NEGOMIX Trop Plein PVC 50/63

Caractéristiques

• Type: Trop plein
• Type de filetage: Femelle
• Forme: Droite
• Matière: Plastique

RACCORD PASSE PAROI FILETE AVEC SORTIE PVC A COLLER 50/63MM

Cet ensemble est composé d’un manchon mâle fileté 2 » gaz, d’un manchon fileté femelle 2″ gaz, des joints d’étanchéité ainsi que d’une raccord PVC à coller de 50 et/ou 63 mm. Cela vous permettra de percer la poche de votre cuve à eau et vous connecter directement à votre collecteur de goutière ou de créer un trop plein.



Télécharger la notice de montage



D’un usage simple, il vous suffit de percer votre cuve, à la hauteur souhaitée avec une scie cloche de 62 mm, de passer  le raccord fileté à l’interieur de la poche et de venir visser le raccord femelle de l’autre coté de la poche.

Ensuite le raccord PVC vous permet de mettre du tube de 50 ou 63 mm (ou d’autre tailles avec réduction).



Vue exemple d’installation en coupe (le raccord PVC à coller n’ets pas représenté):





EXEMPLE D’APPLICATION

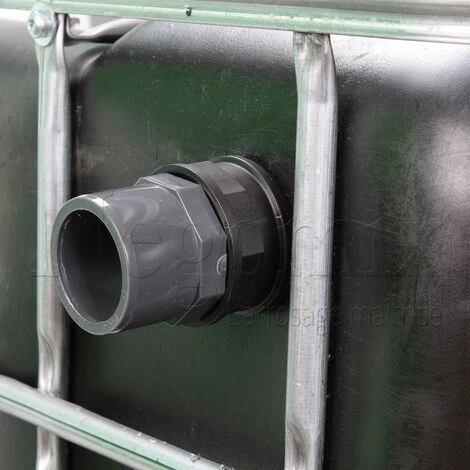

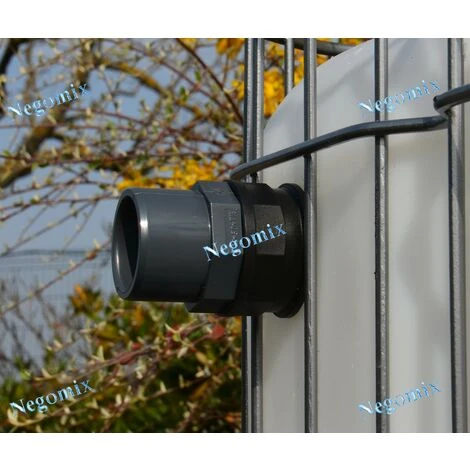

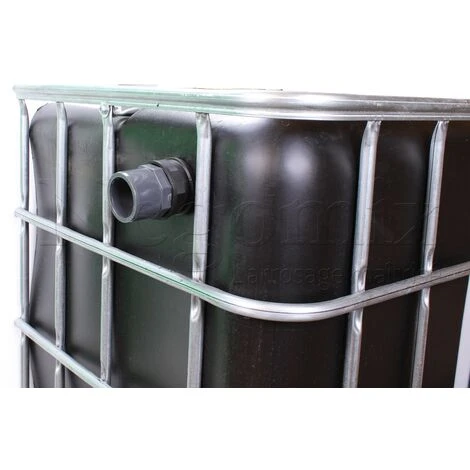

Raccord passe paroi installé en partie haute d’une cuve de récupération d’eau avec branchement sur tuyau PVC à coller de 63 mm:









Télécharger la notice de montage
